Naisten kyynärpään pneumaattinen työntö-sovituksessa

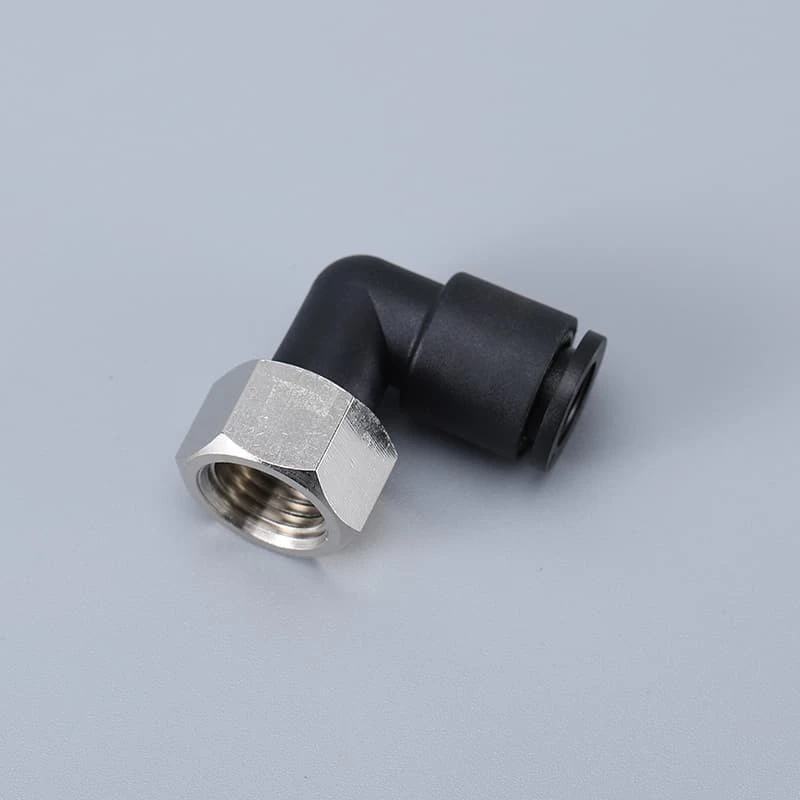

EPLF Female Elbow on 90 asteen oikea{1}}kulmainen pneumaattinen sovitin. Toinen pää on nikkelöity messinki
- Tuotteen esittely
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. on yksi johtavista naaraspuolisten kyynärpään pneumaattisten työntöliittimien valmistajista ja toimittajista Kiinassa. Voit olla varma, että tukkumyynnissä on kestävä naaraspuolinen kyynärpään pneumaattinen työntö-kiinnike tehtaalta. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä. Myös ilmainen näyte on saatavilla.
Tämä naaraskulmakappale on suunniteltu yhdistämään ulkoiset uroskierteiset ilmanlähteet ja joustavat letkut 90 asteen kulmassa. Siinä ei ole läpivienti-levyrakennetta ja se asennetaan suoraan laitepaneeleihin, jakotukien ulostuloihin ja apuilmaportteihin. 90 asteen kulma-asettelu välttää putkien taivutusvääntöjännityksen lähellä liitoksia, ja sitä käytetään laajalti venttiilisaarten haaroittamiseen, automaatiojigien apuilman ulostuloihin.
Suorituskykyparametri
|
Materiaali |
Putken yhteensopivuus |
O-SORM |
Neste |
Työpaine |
Negatiivinen paine |
Lämpötila |
|
Nylon |
Asenna PU-letku |
NBR |
Ilmaa |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 astetta F / 0 ~ 60 astetta |
Tuotteen mitat:EPLF-naaraskyynärpään pneumaattinen työntö-sovituksessa
(Muokatut koot ovat saatavilla pyynnöstä. Ota yhteyttä meihin saadaksesi tietoja, joita ei ole mainittu tässä.)
|
Tyyppi |
Malli |
Tyyppi |
Malli |
Tyyppi |
Malli |
Tyyppi |
Malli |
||||
|
Putki (mm) |
Nainen (R) |
Putki (tuumaa) |
Nainen (R) |
Putki (tuumaa) |
Nainen (NPT) |
Putki (mm) |
Nainen (NPT) |
||||
|
EPLF04-M5 |
04 |
M5 |
EPLF5/32-01 |
5/32 |
1/8 |
EPLF5/32-N01 |
5/32 |
1/8 |
EPLF04-N01 |
04 |
1/8 |
|
EPLF04-M6 |
04 |
M6 |
EPLF5/32-02 |
5/32 |
1/4 |
EPLF5/32-N02 |
5/32 |
1/4 |
EPLF04-N02 |
04 |
1/4 |
|
EPLF04-01 |
04 |
1/8 |
EPLF3/16-01 |
3/16 |
1/8 |
EPLF3/16-N01 |
3/16 |
1/8 |
EPLF06-N01 |
06 |
1/8 |
|
EPLF04-02 |
04 |
1/4 |
EPLF3/16-02 |
3/16 |
1/4 |
EPLF3/16-N02 |
3/16 |
1/4 |
EPLF06-N02 |
06 |
1/4 |
|
EPLF06-M5 |
06 |
M5 |
EPLF1/4-01 |
1/4 |
1/8 |
EPLF1/4-N01 |
1/4 |
1/8 |
EPLF06-N03 |
06 |
3/8 |
|
EPLF06-M6 |
06 |
M6 |
EPLF1/4-02 |
1/4 |
1/4 |
EPLF1/4-N02 |
1/4 |
1/4 |
EPLF06-N04 |
06 |
1/2 |
|
EPLF06-01 |
06 |
1/8 |
EPLF1/4-03 |
1/4 |
3/8 |
EPLF1/4-N03 |
1/4 |
3/8 |
EPLF08-N01 |
08 |
1/8 |
|
EPLF06-02 |
06 |
1/4 |
EPLF1/4-04 |
1/4 |
1/2 |
EPLF1/4-N04 |
1/4 |
1/2 |
EPLF08-N02 |
08 |
1/4 |
|
EPLF06-03 |
06 |
3/8 |
EPLF5/16-01 |
5/16 |
1/8 |
EPLF5/16-N01 |
5/16 |
1/8 |
EPLF08-N03 |
08 |
3/8 |
|
EPLF06-04 |
06 |
1/2 |
EPLF5/16-02 |
5/16 |
1/4 |
EPLF5/16-N02 |
5/16 |
1/4 |
EPLF08-N04 |
08 |
1/2 |
|
EPLF08-01 |
08 |
1/8 |
EPLF5/16-03 |
5/16 |
3/8 |
EPLF5/16-N03 |
5/16 |
3/8 |
EPLF10-N01 |
10 |
1/8 |
|
EPLF08-02 |
08 |
1/4 |
EPLF5/16-04 |
5/16 |
1/2 |
EPLF5/16-N04 |
5/16 |
1/2 |
EPLF10-N02 |
10 |
1/4 |
|
EPLF08-03 |
08 |
3/8 |
EPLF3/8-01 |
3/8 |
1/8 |
EPLF3/8-N01 |
3/8 |
1/8 |
EPLF10-N03 |
10 |
3/8 |
|
EPLF08-04 |
08 |
1/2 |
EPLF3/8-02 |
3/8 |
1/4 |
EPLF3/8-N02 |
3/8 |
1/4 |
EPLF10-N04 |
10 |
1/2 |
|
EPLF10-01 |
10 |
1/8 |
EPLF3/8-03 |
3/8 |
3/8 |
EPLF3/8-N03 |
3/8 |
3/8 |
EPLF12-N01 |
12 |
1/8 |
|
EPLF10-02 |
10 |
1/4 |
EPLF3/8-04 |
3/8 |
1/2 |
EPLF3/8-N04 |
3/8 |
1/2 |
EPLF12-N02 |
12 |
1/4 |
|
EPLF10-03 |
10 |
3/8 |
EPLF1/2-01 |
1/2 |
1/8 |
EPLF1/2-N01 |
1/2 |
1/8 |
EPLF12-N03 |
12 |
3/8 |
|
EPLF10-04 |
10 |
1/2 |
EPLF1/2-02 |
1/2 |
1/4 |
EPLF1/2-N02 |
1/2 |
1/4 |
EPLF12-N04 |
12 |
1/2 |
|
EPLF12-01 |
12 |
1/8 |
EPLF1/2-03 |
1/2 |
3/8 |
EPLF1/2-N03 |
1/2 |
3/8 |
EPLF14-N01 |
14 |
1/8 |
|
EPLF12-02 |
12 |
1/4 |
EPLF1/2-04 |
1/2 |
1/2 |
EPLF1/2-N04 |
1/2 |
1/2 |
EPLF14-N02 |
14 |
1/4 |
|
EPLF12-03 |
12 |
3/8 |
EPLF14-N03 |
14 |
3/8 |
||||||
|
EPLF12-04 |
12 |
1/2 |
EPLF14-N04 |
14 |
1/2 |
||||||
|
EPLF14-01 |
14 |
1/8 |
EPLF16-N01 |
16 |
1/8 |
||||||
|
EPLF14-02 |
14 |
1/4 |
EPLF16-N02 |
16 |
1/4 |
||||||
|
EPLF14-03 |
14 |
3/8 |
EPLF16-N03 |
16 |
3/8 |
||||||
|
EPLF14-04 |
14 |
1/2 |
EPLF16-N04 |
16 |
1/2 |
||||||
|
EPLF16-01 |
16 |
1/8 |
|||||||||
|
EPLF16-02 |
16 |
1/4 |
|||||||||
|
EPLF16-03 |
16 |
3/8 |
|||||||||
|
EPLF16-04 |
16 |
1/2 |
|||||||||
Pakkaus:
1.PE-pussi ja kaksinkertainen aaltopahvipakkaus;
2. Pakkauksen koko: 35 * 25 * 35 cm;
3. Pakkausmäärä vaihtelee malleittain. Tarkista asia asiakaspalvelustamme.
Keskeinen ominaisuus
Komposiittirakenne: nikkeli-pinnoitettu messinki naaraskierrepää + muovinen 90 astetta kaareva työntö-rungossa pystysuoraa letkun kiertoa varten.
Standardi M-metrinen ja NPT-imperialinen sisäkierre, yhteensopiva kaikkien vastaavien uros-pneumaattisten komponenttien kanssa.
Rikkaat sekoitettuja yhteensopivia yhdistelmiä: 4–16 mm:n metriset putket yhdistettynä useisiin ulkokierteisiin.
Vapaasti-seisova pinta-asennus, ei vaadi levyn läpivientiä jakotukin ja apuilmaportin johdotukseen.
Päivittäinen huolto ja huolto
- Leikkaa letkut puhtaaksi ja poista purse ennen asennusta.
- Kiristä lanka kohtalaisesti; vältä liiallista{0}}kiristystä.
- Tarkasta vuodot paineen/lämpötilan muutosten jälkeen.
- Käytä vain ei--syövyttävien nesteiden kanssa.
- Kun irrotat, paina vapautusrengasta tasaisesti ja vedä putki suoraan ulos.
