BSPP G -kierre erityiset pneumaattiset työntöliittimet
BSPP G -kierteiset pneumaattiset työntöliittimet – Pyörivä kulmakappale, Y-jakaja, sarjaliitin, 5-tie jakotukki.
- Tuotteen esittely
Yuyao Eshiong Pipe Fittings Technologies Co., Ltd. on yksi johtavista bspp g -kierteisten erityisten pneumaattisten työntöliittimien valmistajista ja toimittajista Kiinassa. Voit olla varma, että tukkumyymme irtotavarana kestäviä bspp g -kierteitä tehdastamme. Kaikki räätälöidyt tuotteet ovat korkealaatuisia ja kilpailukykyisiä. Myös ilmainen näyte on saatavilla.
Tällä sivulla on 4 erityistä-toimivaa pneumaattista työntö-liitintä, joissa on standardi BSPP G -rinnakkaisputki. Kierreosa on käännetty kiinteästi nikkeli-pinnoitetusta messingistä, jossa on esiasennettu pää-pinta-rengas, PTFE-teippiä ei tarvita asennuksen aikana. Yhteensopiva 4–16 mm:n metristen PU-ilmaputkien kanssa, yleiskäyttöinen G1/8, G1/4, G3/8, G1/2 eurooppalaisen standardin ilmaportteihin.
Neljässä mallissa on erittäin erilaiset ainutlaatuiset toiminnot, jotka kattavat 4 erityistä kytkentäskenaariota: säädettävä pyörimissuunnan vaihto, komponenttien sarjapinoaminen, kompakti kaksitasoinen ilmanjako, lineaarinen 4-asemainen keskitetty ilmansyöttö:
EPX-GG-kierteen kaksisuuntainen jakaja: pohja G-uloskierteinen ilmanottoaukko, kompakti symmetrinen Y--muoto jakaa ilmavirran tasaisesti kahteen identtiseen haaraan kaksoissylinterien synkronista käyttöä varten kapeissa asemissa;
EPH-GG-kierre kuusikulmainen pyörivä liitin: 90 astetta säädettävä uros G-kulmakulma jakoavaimella kuusiokolomutterilla, putken ulostulo hienosäätää-täyden kierteen kiristyksen jälkeen putken häiriön poistamiseksi kapeissa rakoissa;

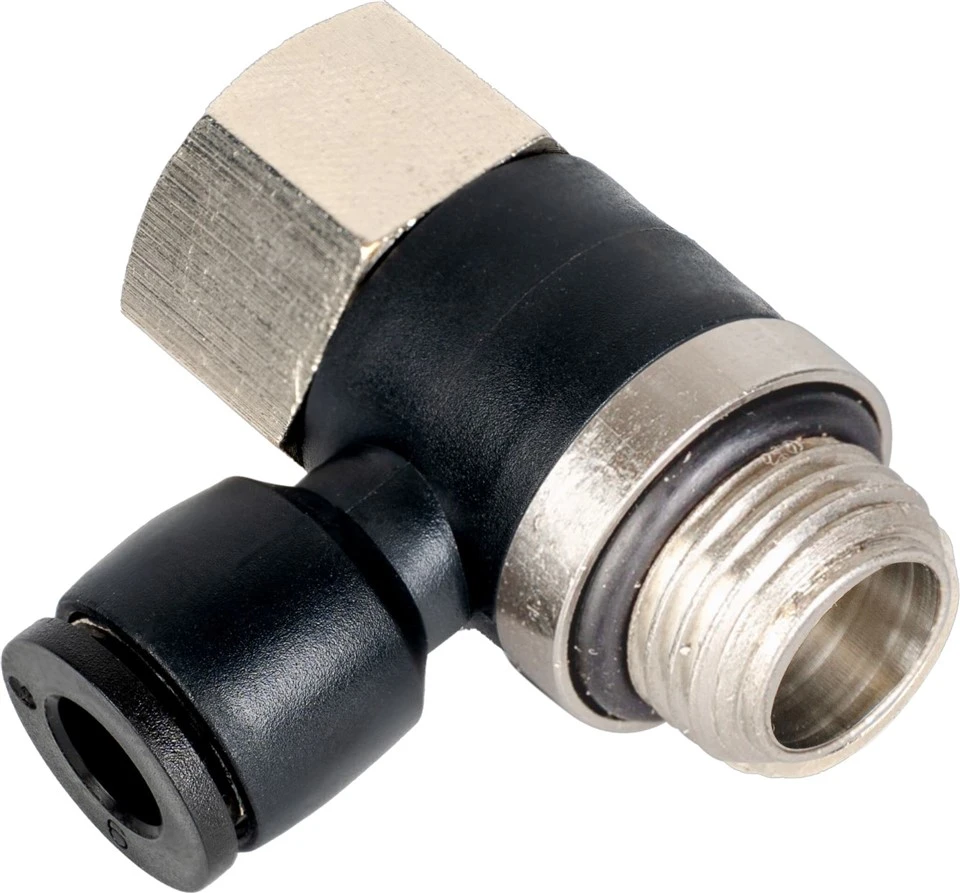

EPHF-GG-kierresarja pyörivä liitin: kaksois-pään uros- ja kuusio-naaraspuolinen G-kierre pneumaattisten komponenttien pinoamiseen päistä--päähän, putken kulma säädettävissä sarjalukituksen jälkeen kerrokselliselle johdotukselle tiheille venttiilisaarille;

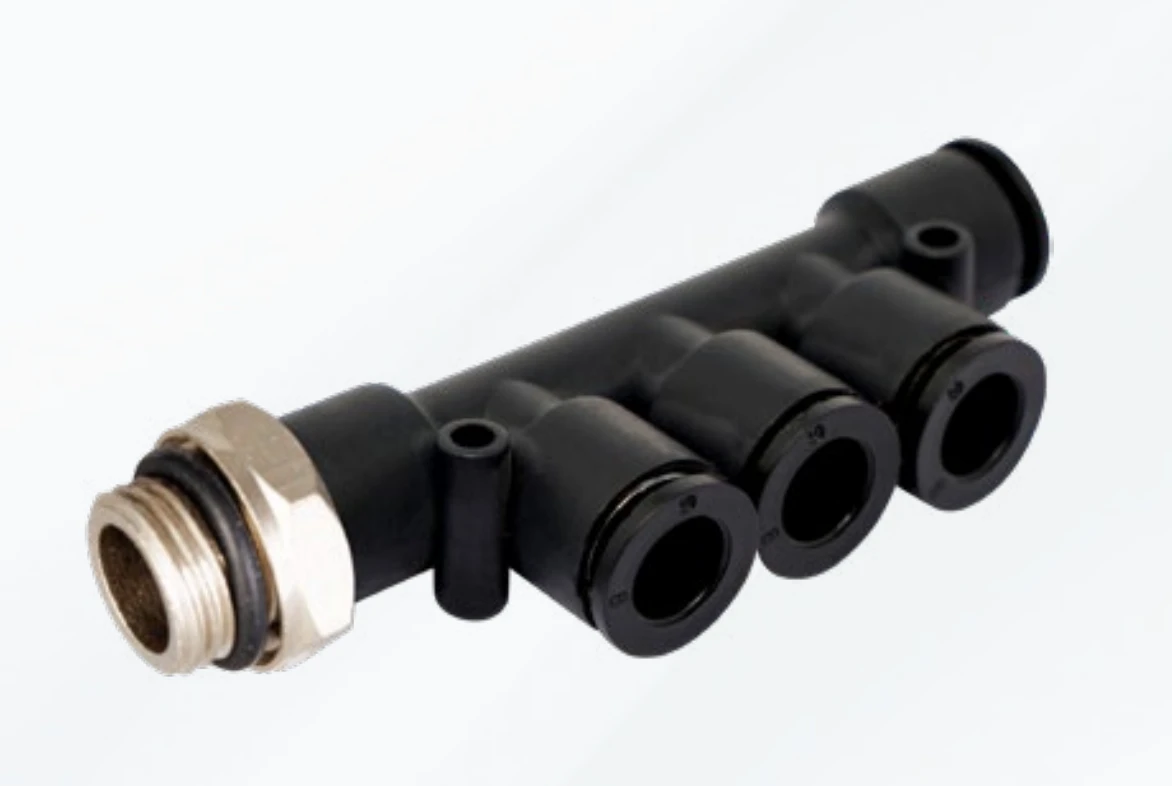

EPKB-G-puolen G-kierteinen 5-suuntainen liitin: Yksipuolinen G-ulkokierteinen pääilmanottoaukko, jossa on 4 lineaarisesti järjestettyä työntö-porttia, jakaa tasapainoisen ilman 4 lineaarisesti kohdistettuun työasemaan yhdestä lähteestä.
Suorituskykyparametri
|
Materiaali |
Putken yhteensopivuus |
O-SORM |
Neste |
Työpaine |
Negatiivinen paine |
Lämpötila |
|
Nylon |
Asenna PU-letku |
NBR |
Ilmaa |
0-1,0 MPa |
-29,5 in Hg / -750 mmHg (10 Torr) |
32 ~ 140 astetta F / 0 ~ 60 astetta |
Tuotteen mitat:
(Muokatut koot ovat saatavilla pyynnöstä. Ota yhteyttä meihin saadaksesi tietoja, joita ei ole mainittu tässä.)
|
EPX-G G langan kaksisuuntainen jakaja |
EPKB-G G 5-suuntainen kierreliitin |
||||
|
|
|
||||
|
Tyyppi |
Malli |
Tyyppi |
Malli |
||
|
Putki (mm) |
Mies (G) |
Putki (mm) |
Mies (G) |
||
|
EPX04-M5 |
04 |
M5 |
EPKB04-M5 |
04 |
M5 |
|
EPX04-M6 |
04 |
M6 |
EPKB04-M6 |
04 |
M6 |
|
EPX04-G01 |
04 |
1/8 |
EPKB04-G01 |
04 |
1/8 |
|
EPX04-G02 |
04 |
1/4 |
EPKB04-G02 |
04 |
1/4 |
|
EPX06-M5 |
06 |
M5 |
EPKB06-M5 |
06 |
M5 |
|
EPX06-M6 |
06 |
M6 |
EPKB06-M6 |
06 |
M6 |
|
EPX06-G01 |
06 |
1/8 |
EPKB06-G01 |
06 |
1/8 |
|
EPX06-G02 |
06 |
1/4 |
EPKB06-G02 |
06 |
1/4 |
|
EPX06-G03 |
06 |
3/8 |
EPKB06-G03 |
06 |
3/8 |
|
EPX06-G04 |
06 |
1/2 |
EPKB06-G04 |
06 |
1/2 |
|
EPX08-G01 |
08 |
1/8 |
EPKB08-G01 |
08 |
1/8 |
|
EPX08-G02 |
08 |
1/4 |
EPKB08-G02 |
08 |
1/4 |
|
EPX08-G03 |
08 |
3/8 |
EPKB08-G03 |
08 |
3/8 |
|
EPX08-G04 |
08 |
1/2 |
EPKB08-G04 |
08 |
1/2 |
|
EPX10-G01 |
10 |
1/8 |
EPKB10-G01 |
10 |
1/8 |
|
EPX10-G02 |
10 |
1/4 |
EPKB10-G02 |
10 |
1/4 |
|
EPX10-G03 |
10 |
3/8 |
EPKB10-G03 |
10 |
3/8 |
|
EPX10-G04 |
10 |
1/2 |
EPKB10-G04 |
10 |
1/2 |
|
EPX12-G01 |
12 |
1/8 |
EPKB12-G01 |
12 |
1/8 |
|
EPX12-G02 |
12 |
1/4 |
EPKB12-G02 |
12 |
1/4 |
|
EPX12-G03 |
12 |
3/8 |
EPKB12-G03 |
12 |
3/8 |
|
EPX12-G04 |
12 |
1/2 |
EPKB12-G04 |
12 |
1/2 |
|
EPX14-G03 |
14 |
3/8 |
|||
|
EPX14-G04 |
14 |
1/2 |
|||
|
EPX16-G03 |
16 |
3/8 |
|||
|
EPX16-G04 |
16 |
1/2 |
|||
|
EPH-G G Kierre kuusikulmainen pyörivä liitin |
EPHF-G G Kierresarja pyörivä liitin |
||||
|
|
|
||||
|
Tyyppi |
Malli |
Tyyppi |
Malli |
||
|
Putki (mm) |
Mies (G) |
Putki (mm) |
Mies (G) |
||
|
EPH04-M5 |
04 |
M5 |
EPHF04-M5 |
04 |
M5 |
|
EPH04-M6 |
04 |
M6 |
EPHF04-M6 |
04 |
M6 |
|
EPH04-G01 |
04 |
1/8 |
EPHF04-G01 |
04 |
1/8 |
|
EPH04-G02 |
04 |
1/4 |
EPHF04-G02 |
04 |
1/4 |
|
EPH06-M5 |
06 |
M5 |
EPHF06-M5 |
06 |
M5 |
|
EPH06-M6 |
06 |
M6 |
EPHF06-M6 |
06 |
M6 |
|
EPH06-G01 |
06 |
1/8 |
EPHF06-G01 |
06 |
1/8 |
|
EPH06-G02 |
06 |
1/4 |
EPHF06-G02 |
06 |
1/4 |
|
EPH06-G03 |
06 |
3/8 |
EPHF06-G03 |
06 |
3/8 |
|
EPH06-G04 |
06 |
1/2 |
EPHF06-G04 |
06 |
1/2 |
|
EPH08-G01 |
08 |
1/8 |
EPHF08-G01 |
08 |
1/8 |
|
EPH08-G02 |
08 |
1/4 |
EPHF08-G02 |
08 |
1/4 |
|
EPH08-G03 |
08 |
3/8 |
EPHF08-G03 |
08 |
3/8 |
|
EPH08-G04 |
08 |
1/2 |
EPHF08-G04 |
08 |
1/2 |
|
EPH10-G01 |
10 |
1/8 |
EPHF10-G01 |
10 |
1/8 |
|
EPH10-G02 |
10 |
1/4 |
EPHF10-G02 |
10 |
1/4 |
|
EPH10-G03 |
10 |
3/8 |
EPHF10-G03 |
10 |
3/8 |
|
EPH10-G04 |
10 |
1/2 |
EPHF10-G04 |
10 |
1/2 |
|
EPH12-G01 |
12 |
1/8 |
EPHF12-G01 |
12 |
1/8 |
|
EPH12-G02 |
12 |
1/4 |
EPHF12-G02 |
12 |
1/4 |
|
EPH12-G03 |
12 |
3/8 |
EPHF12-G03 |
12 |
3/8 |
|
EPH12-G04 |
12 |
1/2 |
EPHF12-G04 |
12 |
1/2 |
Pakkaus:
1.PE-pussi ja kaksinkertainen aaltopahvipakkaus;
2. Pakkauksen koko: 35 * 25 * 35 cm;
3. Pakkausmäärä vaihtelee malleittain. Tarkista asia asiakaspalvelustamme.
Keskeinen ominaisuus
Standardi BSPP G -rinnakkaisputki, täysin yhteensopiva eurooppalaisten pneumaattisten laitteiden kanssa.
Nikkeli-pinnoitettu messinkikierre esi-asennetulla O-renkaalla, PTFE-teippiä ei tarvita.
Vakiotyöntö-lukitussuunnittelussa, yksi-sekunti kokoaminen ja purkaminen.
Täydellinen{0}}kokovalikoima kaikille yleisille pneumaattisille putkille.
Päivittäinen huolto ja huolto
- Leikkaa letkut puhtaaksi ja poista purse ennen asennusta.
- Kiristä lanka kohtalaisesti; vältä liiallista{0}}kiristystä.
- Tarkasta vuodot paineen/lämpötilan muutosten jälkeen.
- Kun irrotat, paina vapautusrengasta tasaisesti ja vedä putki suoraan ulos.
